管道混合器

一、構造和作用
管道混合器一般由節組成(也可根據混合介質的性能拉加節數)。每節混合器一個80°扭曲的固定螺旋葉片，分左旋和右旋二種，相鄰二節中的螺旋葉片旋轉方面相反，并相錯90°，為便于安裝螺旋葉片，簡體做成二個半圓形，兩端均用法蘭連接。
混合器的螺旋葉片不動，僅是被混合器的物料或介質的運動。流體通過它除產生降壓外，不用外能源。主要是流動分割、徑向混合、反向旋轉、二種介質不斷激烈摻混擴散，達到混合目的。
二、適用范圍
A、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用。
B、城市生活污水和工業廢水處理投加各種混凝劑、助凝劑進行混合作用。
C、給排水、環保工程中汽、水混合和投加液氯、臭氧等藥劑進行消毒處理。
D、工業廢水進行酸堿中和混合作用。
E、幾種工業廢水進行混合均化處理。
三、主要設計數據
A、混合器管徑按經濟流速進行選擇，一般按0.9-1.2米/秒計算；管徑大于500毫米的最大流速可達1.5米／秒  計算。有條件時。將管徑放大50-100毫米，以便減少水頭損失。
B、混合器節數基本組合按三節，水頭損失約0.4-0.8米，可根據混合介質情況增減節數。
C、混合器管內水壓按1.0kg/cm考慮。也可根據實際壓力進行設備加工。

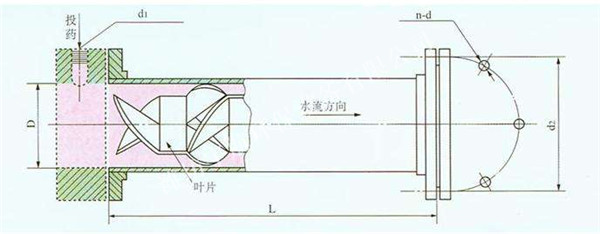

D、混合器安裝尺寸和外形見圖表。

序號	管徑	長度
1.	DN40	500
2.	DN50	550
3.	DN65	600
4.	DN80	650
5.	DN100	700
6.	DN125	850
7.	DN150	1000
8.	DN200	1200
9.	DN250	1200
10.	DN300	1300
11.	DN350	1350
12.	DN400	1500
13.	DN500	2200
14.	DN600	2800
